Система Обнаружения Шлака (СОШ) использует метод инфракрасной термографии для неразрушающего и бесконтактного обнаружения шлака непосредственно в ходе технологического процесса. С помощью СОШ можно управлять процессом производства стали, добиваясь максимального показателя выхода продукта высокой чистоты.

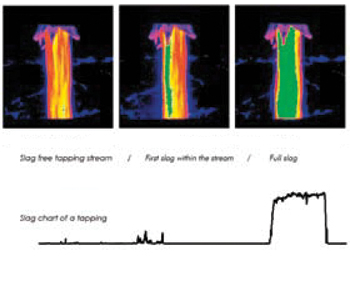

Используемая в СОШ термографическая видеокамера Vario Cam@ с матрицей высокого разрешения осуществляет непрерывное наблюдение за струей металла в процессе выпуска. Как только в струе появляется шлак, система автоматически формирует сигнал тревоги. СОШ является эффективным инструментом поддержания качества и минимизации потерь при получении высокосортной стали. В процессе работы возможна индивидуальная настройка и синхронизация системы под конкретные условия на объекте.
Функциональные возможности и преимущества СОШ:
- децентрализованная структура контроля статуса, возможность удаленного доступа;
- гибкая привязка системы к процессу литья, запись данных во время выпуска стали, а также связь с другими системами при помощи TCP/IP или посредством технологического интерфейса;
- гарантированная выдача команд для активации процесса остановки подачи металла;
- архивирование «тревожных» кадров, видеоизображений и данных всего литейного процесса в целом, отсортированных по времени выхода или загрузки;
- практически не требует обслуживания, нет изнашиваемых частей;
- комфортный интерфейс представления данных в сети предприятия.
Интерфейсы, доступные в центральном коммутационном шкафу:
- беспотенциальный контакт «Система в норме»;
- беспотенциальный контакт «Температура камеры в норме»;
- беспотенциальный контакт «Процесс детектирования активирован»;
- беспотенциальный контакт «Шлак — предупреждение»;
- беспотенциальный контакт «Шлак — тревога»;
- аналоговый выход «Содержание шлака» (4…20 mA);
- релейный вход «Старт / Стоп / Детектирование»;
- аналоговый вход «Наклон конвертера».

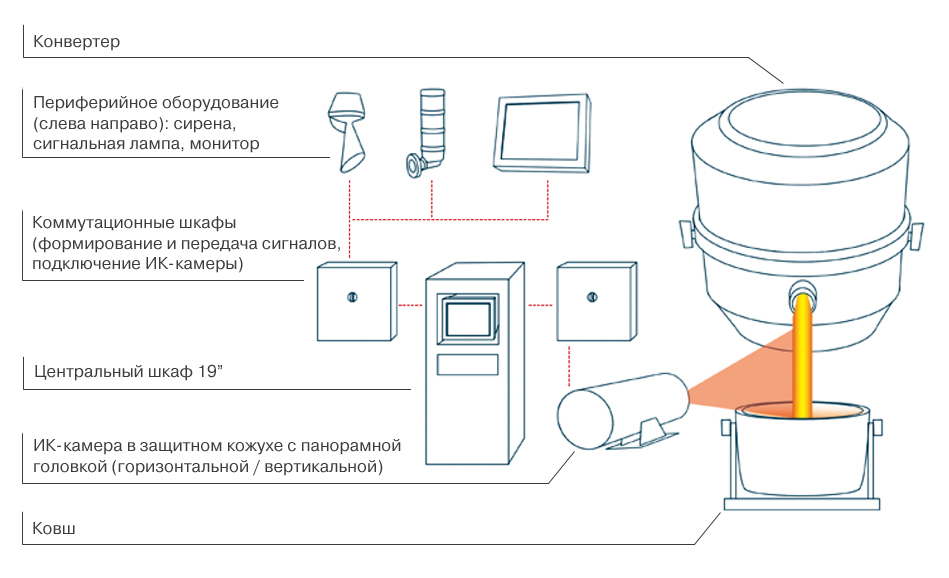

Структура СОШ:
Состав системы СОШ:

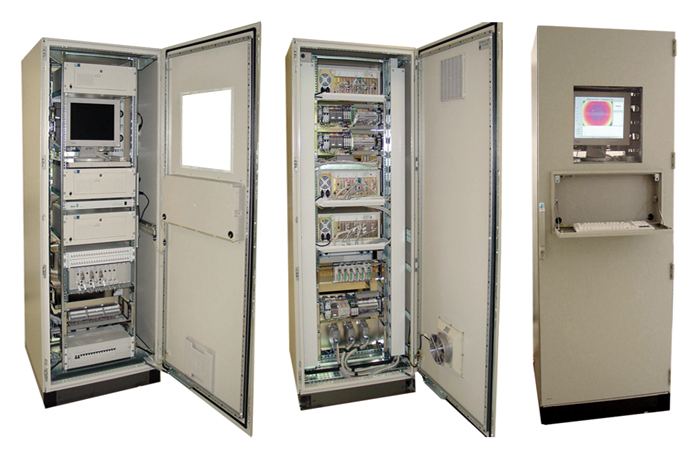

- центральный шкаф 19" в технологическом исполнении;

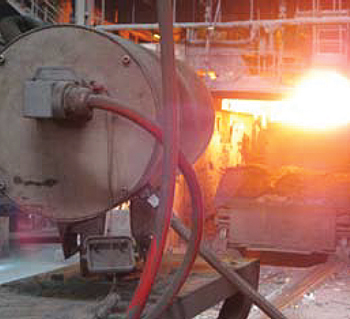

- защитный кожух ИК-камеры из нержавеющей стали с вихревой продувкой воздухом и охлаждением, приспособленный к тяжелым условиям эксплуатации;

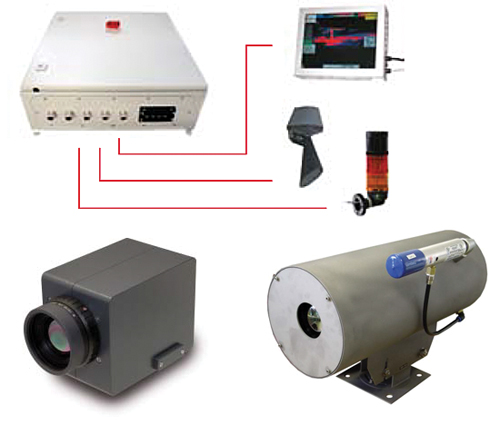

- ИК-камера Vario Cam@ с матрицей высокого разрешения обеспечивает непрерывный процесс видеонаблюдения и точность обнаружения шлака;
- для подключения периферийных компонентов (ИК-камера, мониторы, устройства оповещения) используются медные кабели при расстоянии от централи менее 300 м и волоконно-оптические кабели при больших удалениях.
|
